汽車橋殼是幾何形狀較為復雜的殼體類零件，它承受汽車質量、路面反作用力和力矩，應有足夠的強度和剛度，并且質量要小。用液壓脹形方法成形汽車橋殼是一種新工藝，近年來受到普遍重視。它是指選擇適當的管坯，首先進行推壓縮徑將其端部直徑減至零件圖要求，然后進行軸向壓縮復合液壓脹形將中間部分擴張成形。但是液壓脹形橋殼的基本性能如何，尤其是其強度如何，尚沒有成熟的理論論證。在試驗的基礎上，考慮橋殼成形過程中的硬化，利用大型有限元分析軟件ANSYS定量地分析液壓脹形橋殼的靜強度和疲勞壽命。
理論研究及生產實踐表明，橋殼的危險截面位于鋼板彈簧座附近，對于液壓脹形橋殼，該處在3次縮徑后已成形并得到了硬化。因此在分析橋殼強度時，可以只考慮3次縮徑之后橋殼材料的特性。 針對橋殼縮徑工藝進行小批量生產試驗。管坯按0.75撒型貨車橋殼尺寸1/2進行設計，試驗中選用壁厚為3mm的冷拔10號無縫鋼管，通過3次縮徑使兩端直徑依次減小到37，33，30mm管坯初始長度為293.5mm，中間長度為160mm的部分不進行縮徑。原始管坯及每次縮徑后的管坯見圖。在管坯均勻縮徑部分，截取高度H30mm的圓管試件。將初始管坯及每次縮徑后的管坯試件依次編號為0001，1001， 2001，3001，每組至少取3個試樣，試件的幾何尺寸見表。試件在JL-WAW 60型液壓機上進行壓縮，原始管坯及每次縮徑試件的應力-應變曲線。由壓縮試驗結果可知：經3次縮徑后，試件的屈服強度由初始的302.5MPa依次提高到466.3，503.8，538MPa，比初始屈服強度依次提高54.150、66.550、77.950。第一次縮徑后材料硬化約占總硬化程度的86.62。由橋殼材料硬化規律可知后繼工序對橋殼性能影響很小，在滿足工藝要求下可減少工序并一次縮徑成形。
對橋殼縮徑過程進行數值模擬，分析縮徑部分管坯的應力變化。將每次縮徑后管坯的等效應力均值與試驗值比較，最大誤差為6.970。由于橋殼的許用彎曲應力和材料的屈服極限成正比，故在幾何尺寸及載荷工況相同情況下，液壓脹形橋殼許用彎曲應力比普通橋殼提高了77. 95。

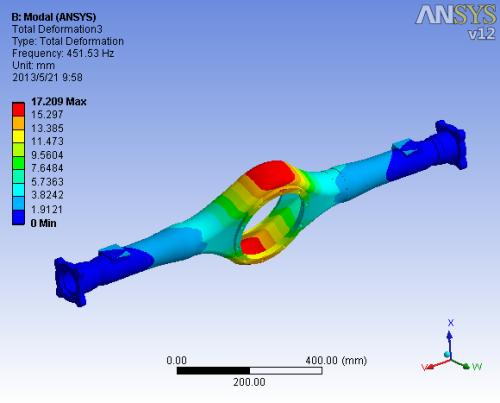

以某0.75液壓脹形橋殼為例進行靜強度分析。技術參數為：；輪距B-1190mm；車輪滾動半徑Rr=276mm；汽車質心高度hg=450mm；板簧牛心線距車輪中心的距離b=267mm；作用于驅動橋上的靜負荷6 500N；板簧中心線處橋殼斷面為圓管斷面，外徑D-60mm，壁厚t=5.6mm；橋殼材料與A3鋼相近，屈服極限s=267MPa，強度極限449MPa，單向拉伸的均勻延伸率。橋殼為左右對稱結構，選取右半部分為研究對象，將驅動橋殼體局部略作簡化。分析中考慮到半軸套管對橋殼的作用，模型中包括了半軸套管，將其作為橋殼的一部分，材料特性相同。
橋殼模型建立在兩次脹形基礎上，將第二次脹形的模具移出，更新模型去除其中所有應力，保留脹形之后橋殼的幾何形狀以及網格、材料屬性等基本信息。重新施加邊界條件：橋殼中部端面處施加對稱約束，橋殼右端面約束所有方向的位移。當汽車通過不平路面時，以橋殼受到最大垂直動載荷工況進行強度有限元分析，根據國家標準，此種工況取動載荷系數為2.5。對載荷的作用部位，按其實際作用模式，經理論計算后分別施加到相應的結點上。
