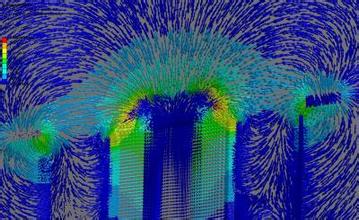

目前，對AC接觸器有限元仿真的現狀利用ANSYS進行電磁機構有限元分析仿真的方法和對AC接觸器電磁機構的優化設計，在有限元分析的基礎上對電磁機構進行動力學仿真，研究目的分別是電磁靜態吸力與負載反力的配合和觸頭2次彈跳對AC接觸器壽命的影響，提出電磁式AC接觸器專家系統，也只是從理論上提出這個概念，并沒有進行深層次研究。
ANSYS在工程設計中的應用日趨廣泛，其分析的標準過程為：建立模型，定義載荷， 求解和解釋結果。若要修改結果，就必須重新建模并重復上述步驟，當模型較復雜或修改較多時，就顯得相當繁雜和費時。雖然ANSYS自身帶有功能十分強大的參數化設計語言APDL，但它不提供圖形化界面輸入，一般分析人員不易或不愿花太多時間去掌握。因此，依據專家設計的電磁接觸器過程，采用模塊化程序設計技術，用目前流行的的建立，最終結合APDL，自動完成分析全過程，下面通過實例說明其實現原理及方法。
針對某一實際工程問題，ANSYS所提供的APDL可對ANSYS命令進行封裝，使其更加有效地分析計算，輕松地進行自動化工作(循環、分支、宏等結構)。封裝系統只要求操作人員輸入前處理參數，然后自動調用ANSYS求解。并且，ANSYS為使用者提供batch功能，實現分析文件的后臺調用，利用自己熟悉的編程軟件修改分析文件中相應的參數，并調用ANSYS程序計算。VB提供輸入?yún)?shù)的可視化界面，由此界面可輸入或修改相關參數，這些賦值后的參數被傳送到ANSYS的參數化命令流文件而構成完整的運行程序，VB再調用該程序分析電磁場。在主程序的調用過程中必須實現以下4種功能：(1)前處理參數輸入，(2)根據用戶輸入的參數生成ANSYS宏命令文件，(3)將生成的宏命令文件提交給ANSYS程序進行批處理操作，(4)程序需要判斷ANSYS的批處理操作何時結束。
文獻給出1種用VB增強ANSYS前處理能力的方法，其建模的命令流文件通過VB編程輸入，無疑會增加VB編程的工作量，對復雜模型尤其是難度更大的求解和后處理部分，在很大程度上會掩蓋VB編程的優點。與此不同，本研究先用APDL編寫參數化建模分析命令流文件，然后通過VB的讀文件和寫文件函數對該命令流文件進行操作，只需幾行程序即可完成整個調用過程。
